PROVAR 5-65 U-D Rohrbiegemaschinen PROVAR 5-65 U-D
Die Maschine PROVAR 5-65 U-D (Serie 65) ist eine vollständig automatische Rohrbiegemaschine mit 5 Achsen: Krümmung (Achse Y), Zustellung (Achse X) und Drehung (Achse Z). Die PROVAR 5-65 U-D kann Rohre mit einem Durchmesser bis 65 mm krümmen und seitliche Verschiebung des Stellungsreglers und der Spindel (Achsen B1 und B2).
Die Maschine PROVAR 5-65 U-D kann Rohre mit einem Durchmesser bis 65 mm krümmen und verfügt über zwei Werkzeugebenen für festen Radius und variablen Radius oder für zwei unterschiedliche feste Radien.
Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
Die Maschine PROVAR 5-65 U-D kann Rohre mit einem Durchmesser bis 65 mm krümmen und verfügt über zwei Werkzeugebenen für festen Radius und variablen Radius oder für zwei unterschiedliche feste Radien.
Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
| Modellname | PROVAR 5-65 U-D |
| Zahl der Achsen | 5 achsen (Y, X, Z, B1 and B2) |
| Rohrbewegung | - Krümmung (Achse Y) - Zustellun (Achse X) - Drehung (Achse Z) - Seitliche Verschiebung des Stellungsreglers (Achse B1) - Seitliche Verschiebung der Spindel (Achse B2) |
| Durchmesser der zu biegenden Rohre | Bis 65 mm |
Datenblatt
| KENNZEICHEN | U.M. | PROVAR 5 |
| Y maximale Krümmungsgeschwindigkeit | °/1" | 80 |
| Y Toleranz | +/- ° | 0.1 |
| X max. Verfahrgeschwindigkeit | mm 1" | 650 |
| X Toleranz | +/- mm | 0.1 |
| Z max. Rotationsgeschwindigkeit Zange | °/1" | 360 |
| Z Toleranz | +/- ° | 0.1 |
| B1 max. Geschwindigkeit | mt/1' | 12 |
| B1 Toleranz | +/- mm | 0.1 |
| B2 max. Geschwindigkeit | mt/1' | 12 |
| B2 Toleranz | +/- mm | 0.1 |
| Gewicht | +/- Kg | 4800 |
| KENNZEICHEN | U.M. | PROVAR 5 |
| Y maximale Krümmungsgeschwindigkeit | °/1" | 80 |
| Y Toleranz | +/- ° | 0.1 |
| X max. Verfahrgeschwindigkeit | mm 1" | 650 |
| X Toleranz | +/- mm | 0.1 |
| Z max. Rotationsgeschwindigkeit Zange | °/1" | 360 |
| Z Toleranz | +/- ° | 0.1 |
| B1 max. Geschwindigkeit | mt/1' | 12 |
| B1 Toleranz | +/- mm | 0.1 |
| B2 max. Geschwindigkeit | mt/1' | 12 |
| B2 Toleranz | +/- mm | 0.1 |
| Gewicht | +/- Kg | 4800 |

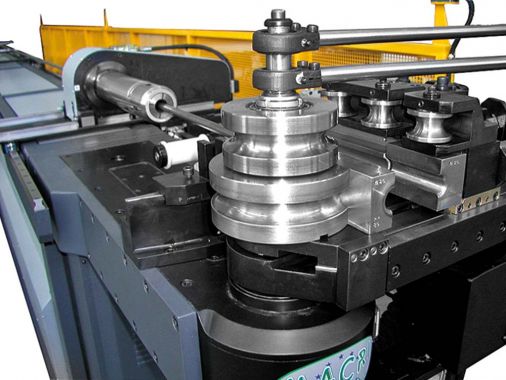

Foto
